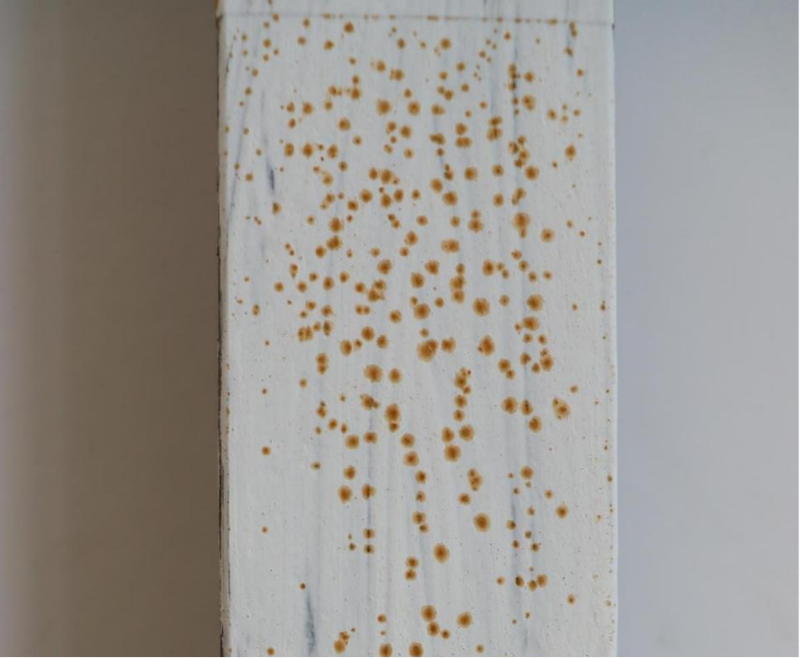

隨著人們對環(huán)境適應性涂料體系的日益關注，水性涂料在金屬表面的應用大大地增加。然而，如果水性涂料直接涂在鋼鐵底材上將會出現(xiàn)閃銹腐蝕現(xiàn)象，涂料中的水分一旦與金屬表面接觸便會發(fā)生閃銹。如果涂料在潮濕的條件下施工，閃銹的程度將更為嚴重，在金屬底材中鐵是最容易銹蝕的一種。

銹蝕是一種電化學現(xiàn)象，因此可根據(jù)化學電位的高低來達到防銹的目的。如果在底材表面引入一種還原電位比鐵高的金屬，那么鐵底材將不會發(fā)生氧化反應。在底材表面引入另一種金屬、用以中和鐵的電位.這種技術多年來在各個行業(yè)廣泛地應用到。到目前為止，人們已采用了各種各樣的緩蝕劑來防止閃銹。盡管這些緩蝕劑防止閃銹十分有效，但它們卻提高了固化涂膜對水的敏感度。在這類鈉鹽酸作用下水氣被吸附于涂膜中 .吸附的水氣對涂膜內聚力產(chǎn)生負面影響，導致涂膜的永久性破壞。

涂膜的永久性防腐蝕也會受到負面影響.因此.配方設計者應采用不同的緩蝕劑來防止上述鈉鹽引起的腐蝕。這種緩蝕劑稱為閃銹抑制劑:其工作原理是陽極鈍化。如果在底材表面沉積一道金屬層便會起到陽極保護作用。根據(jù)金屬鍍膜層的還原電位可以防止底材中鐵的氧化。既然鐵的氧化得到抑制，閃銹自然得以控制。所用的閃銹抑制劑為一種有機鋅復合物，具有水乳化性能。在涂膜固化過程中，這種乳化性能自行消失。采用閃銹抑制劑形成的固化涂膜對水的敏感度不會提高。這種鋅復合物在金屬底材表面形成陽極鈍化層、 可有效地防止閃銹。采用閃銹抑制劑形成的涂膜還可同時實現(xiàn)防腐蝕作用。

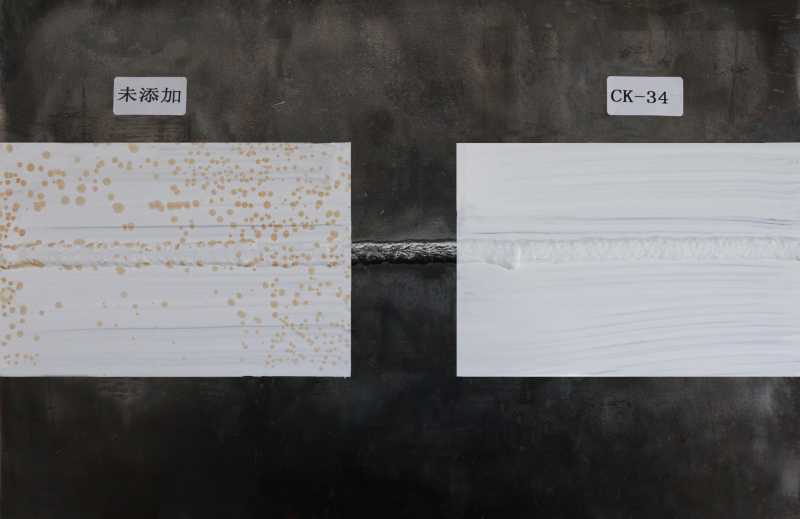

青島恩澤化工防閃銹劑CK-34，專為 焊縫，鑄鐵等金屬表面難以解決的閃銹而生

產(chǎn)品特點：

1. 不會降低涂料的粘度。

2. 優(yōu)異緩蝕性能，可防止水性涂料在含鐵基材上干燥時產(chǎn)生的閃銹現(xiàn)象。

3. 較低的添加量，優(yōu)異的防閃蝕性能；

4. 適用于水性丙烯酸、水性醇酸樹脂等不同的體系中；

5. 推薦用于鐵、鑄鐵和鋼材表面的防銹底漆配方中。

使用方法：

--可在生產(chǎn)過程的任意階段添加。

--解決閃銹問題建議添加量為總配方0.1-1%

--抑制焊縫位置、生鑄鐵和噴砂鐵防銹，建議添加量為1%~2%。
